پچ پنل

پچ پنل چیست؟

پچ پنل یکی از تجهیزات مهم در کابل‌ کشی ساخت‌ یافته شبکه است که برای مرتب‌سازی، شماره‌گذاری و اتصال کابل‌های شبکه در رک و کابینت شبکه استفاده می‌شود. پچ پنل‌ها در مدل‌های مختلفی مانند ۱۲ پورت، ۲۴ پورت و ۴۸ پورت و با مشخصاتی مانند Cat5e، Cat6، Cat6A، UTP و STP تولید می‌شوند. برخی مدل‌ها نیز به‌صورت پچ پنل کیستونی عرضه می‌شوند و امکان نصب کیستون‌ های مختلف را فراهم می‌کنند.

پچ پنل ۲۴ پورت

پچ پنل ۲۴ پورت یکی از مدل‌های رایج در شبکه است و برای نصب در رک‌های استاندارد مورد استفاده قرار می‌گیرد. مدل‌های ۲۴ پورت می‌توانند به‌صورت تخت یا زاویه‌دار طراحی شوند و معمولاً فضای ۱ یونیت از رک را اشغال می‌کنند. تعداد ۲۴ پورت باعث می‌شود این مدل برای بسیاری از شبکه‌های اداری و پروژه‌های متوسط انتخاب مناسبی برای مدیریت اتصالات باشد.

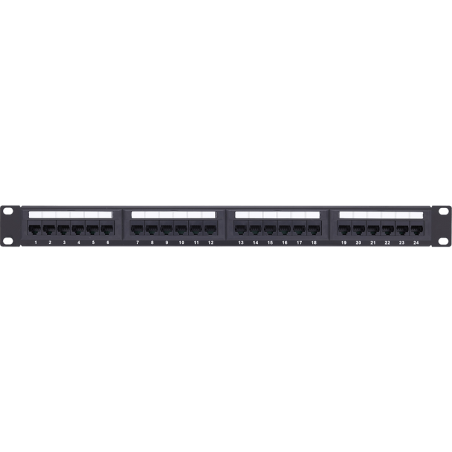

پچ پنل Cat5e

پچ پنل Cat5e برای کابل‌کشی شبکه رده Cat5e طراحی شده است. این مدل‌ها معمولاً دارای ترمینال پانچ در قسمت پشت و پورت‌های شبکه در قسمت جلویی هستند. برخی مدل‌ها از استانداردهای سیم‌بندی T568A و T568B پشتیبانی می‌کنند و روی ترمینال آن‌ها رنگ‌بندی مربوط به این استانداردها درج شده است.

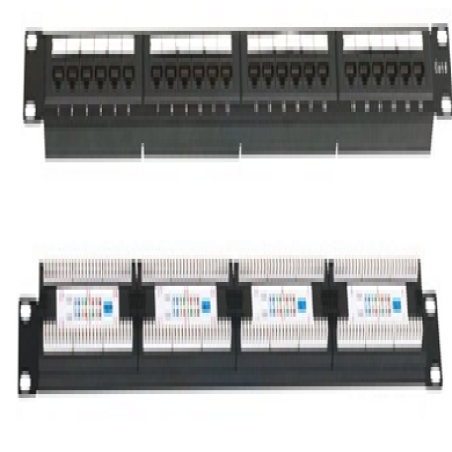

پچ پنل Cat6

پچ پنل Cat6 برای استفاده در شبکه‌های مبتنی بر کابل Cat6 مورد استفاده قرار می‌گیرد. این محصولات برای پروژه‌هایی که به عملکرد بالاتر شبکه نیاز دارند، کاربرد زیادی دارند. پچ پنل‌های Cat6 در مدل‌های ۱۲، ۲۴ و ۴۸ پورت و به‌صورت تخت یا زاویه‌دار در بازار وجود دارند. برخی مدل‌ها نیز دارای فضای مشخص برای شماره‌گذاری و شناسایی پورت‌ها هستند.

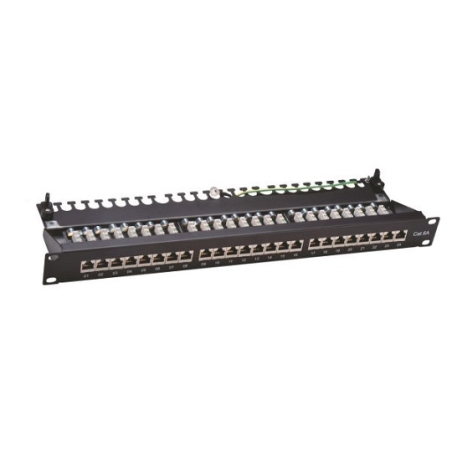

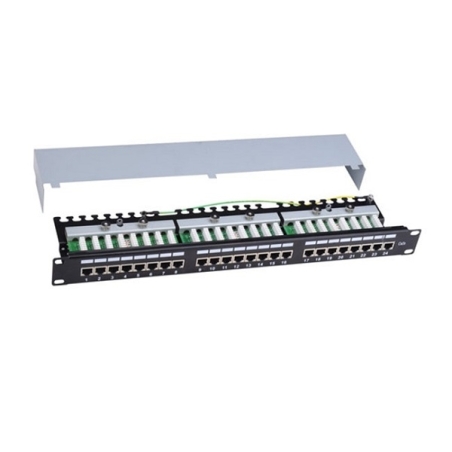

پچ پنل UTP و STP

یکی از مشخصات مهم پچ پنل، شیلددار یا بدون شیلد بودن آن است. پچ پنل UTP برای کابل‌ها و اتصالات بدون شیلد استفاده می‌شود، در حالی که پچ پنل STP دارای ساختار شیلددار است و برای سیستم‌های کابل‌کشی شیلددار طراحی می‌شود.

در مدل‌های STP، بهتر است کابل، کیستون و سایر اجزای مسیر نیز با ساختار شیلددار هماهنگ باشند. پچ پنل‌های شیلددار کیستونی نیز با کیستون‌های شیلددار سازگار عرضه می‌شوند.

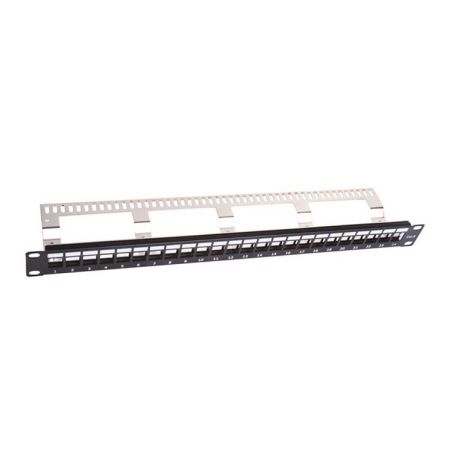

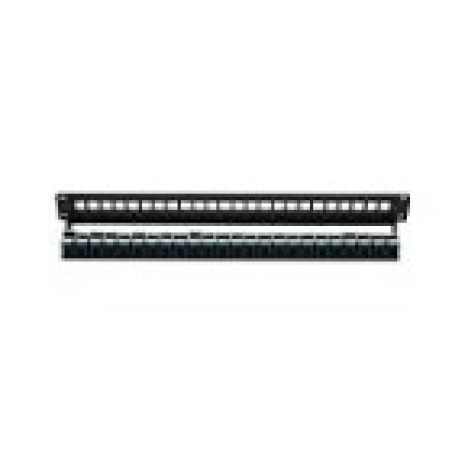

پچ پنل کیستونی

پچ پنل کیستونی یا پچ پنل ماژولار، پنلی است که محل نصب ماژول‌ های کیستون را در اختیار کاربر قرار می‌دهد. به‌جای اینکه پورت‌ها به‌صورت ثابت روی پنل قرار گرفته باشند، می‌توان کیستون مناسب را داخل پنل نصب کرد.

برای مثال، یک پچ پنل خالی ۲۴ پورت می‌تواند برای نصب ۲۴ کیستون RJ45 استفاده شود. این ساختار امکان تغییر نوع کیستون و شخصی‌سازی پورت‌های پنل را فراهم می‌کند.

کیستون چیست؟

کیستون یک ماژول شبکه است که برای اتصال و پانچ کابل شبکه در پریز شبکه، پچ پنل و سایر تجهیزات ماژولار استفاده می‌شود.

کیستون‌ها در رده‌هایی مانند Cat5e، Cat6 و Cat6A و همچنین در مدل‌های UTP و STP تولید می‌شوند. بنابراین هنگام خرید کیستون باید رده کابل و شیلد سیستم کابل‌کشی با مشخصات کیستون هماهنگ باشد. در پچ پنل‌های کیستونی، می‌توان بر اساس نیاز پروژه کیستون مناسب را انتخاب و در پنل نصب کرد.

پچ پنل پانچ‌دار

در پچ پنل پانچ‌دار کابل شبکه مستقیماً در ترمینال‌های پشت پنل پانچ می‌شود. این مدل‌ها معمولاً دارای رنگ‌بندی برای استانداردهای T568A و T568B هستند و برای کابل‌کشی دائمی شبکه کاربرد دارند. این نوع پچ پنل با استفاده از آچار پانچ شبکه نصب می‌شود و برای پروژه‌های کابل‌کشی ساخت‌یافته گزینه رایجی است.

پچ پنل تخت و زاویه‌دار

پچ پنل‌ها از نظر شکل قرارگیری پورت نیز می‌توانند تخت یا زاویه‌دار باشند. مدل‌های زاویه‌دار به هدایت بهتر کابل‌ها و رعایت مسیر خم مناسب کابل کمک می‌کنند و در برخی رک‌ها می‌توانند نیاز به تجهیزات جداگانه مدیریت کابل را کاهش دهند.

کاربرد پچ پنل

پچ پنل در بخش‌های مختلف زیرساخت شبکه کاربرد دارد، از جمله:

• مرتب‌سازی کابل‌های شبکه در رک

• اتصال کابل‌های دائمی شبکه به تجهیزات

• شماره‌گذاری و شناسایی کابل‌ها

• مدیریت اتصالات شبکه

• استفاده در شبکه‌های اداری و سازمانی

• کابل‌کشی ساخت‌یافته

• اتصال کیستون در پچ پنل‌های ماژولار

نکات مهم در خرید پچ پنل

در خرید پچ پنل بهتر است مشخصات زیر بررسی شود:

• تعداد پورت؛ ۱۲، ۲۴ یا ۴۸ پورت

• رده شبکه؛ Cat5e، Cat6 یا Cat6A

• نوع اتصال؛ پانچ‌دار یا کیستونی

• UTP یا STP بودن

• تخت یا زاویه‌دار بودن

• تعداد یونیت رک

• سازگاری با رک استاندارد

• پشتیبانی از T568A و T568B در مدل‌های پانچ‌دار

• وجود محل شماره‌گذاری و برچسب

• وجود مدیریت کابل یا میله نگهدارنده در مدل‌های مربوط

در مدل‌های کیستونی نیز باید مشخص شود که پنل با چه نوع کیستونی سازگار است؛ برای نمونه برخی پچ پنل‌های ماژولار برای کیستون‌های شیلددار طراحی شده‌اند.

خرید عمده پچ پنل

پچ پنل برای مدیریت و سازمان‌دهی کابل‌های شبکه در رک و زیرساخت کابل‌کشی استفاده می‌شود. پچ پنل ۲۴ پورت، Cat5e، Cat6، UTP، STP، پانچ‌دار و کیستونی از مدل‌های رایج این دسته هستند.

در خرید عمده پچ پنل باید تعداد پورت، رده شبکه، نوع شیلد، روش اتصال و سازگاری با کیستون و رک را بررسی کرد تا محصول متناسب با نوع کابل‌کشی و تجهیزات پروژه انتخاب شود.
